سوئیچ WS-C3850-48F-E سیسکو نو و اورجینال

نقد و بررسی سوئیچ Cisco WS-C3850-48F-E : قدرت، پایداری و انعطاف در یک سوئیچ سازمانی

سوئیچ‌های سری Catalyst 3850 سیسکو به‌عنوان یکی از ستون‌های اصلی شبکه‌های سازمانی شناخته می‌شوند. سوییچ سیسکو مدل Cisco WS-C3850-48F-E یکی از پرفروش‌ترین نسخه‌های این خانواده است که با ترکیب عملکرد سخت‌افزاری قوی، پشتیبانی از PoE+ و امکانات مدیریتی پیشرفته، گزینه‌ای مطمئن برای شبکه‌های متوسط تا بزرگ به شمار می‌آید.

با ما همراه باشید تا در این محتوا بیشتر در مورد مشخصات فنی سوییچ 48 پورتی سیسکو و تکنولوژی‌های به کار گرفته شده در آن صحبت کرده و به نقد و بررسی آن بپردازیم.

اگر به‌دنبال خرید سوئیچ شبکه ای هستید، که هم انتقال داده سریعی ارائه دهد و هم بتواند تغذیه تجهیزات شبکه مثل تلفن‌های IP و اکسس‌پوینت‌ها را از طریق کابل انجام دهد، این مدل از سوییچ سیسکو یکی از بهترین انتخاب‌ها محسوب می‌شود. علاوه بر این، قابلیت Stacking به شما اجازه می‌دهد چند سوئیچ را با هم ترکیب کرده و به‌صورت یک واحد مدیریتی متمرکز کنترل کنید.

طراحی و مشخصات ظاهری

سیسکو در طراحی این سوئیچ از فرم استاندارد RU1 برای نصب در رک استفاده کرده است. این مدل دارای ۴۸ پورت RJ-45 گیگابیتی با قابلیت +PoE/PoE است که می‌تواند دستگاه‌هایی مانند تلفن IP یا دوربین‌های تحت شبکه را بدون نیاز به آداپتور برق تغذیه کند.

ماژول‌های Uplink نیز امکان ارتقا به پورت‌های G1 و G10 را فراهم می‌کنند تا اتصال به سوئیچ‌های لایه بالاتر (Aggregation یا Core) ساده‌تر شود. برای اطمینان از پایداری عملکرد، امکان نصب پاور دوم برای Redundancy وجود دارد و مصرف انرژی در حالت Full PoE تا حدود ۸۰۰ وات می‌رسد.

یکی از ویژگی‌های برجسته این مدل، بهره‌مندی از فناوری StackWise-480 است که امکان اتصال فیزیکی تا ۹ سوئیچ را فراهم می‌کند. با استفاده از این فناوری، تمامی سوئیچ‌ها به‌صورت یکپارچه و با ظرفیت انتقال داده‌ی حداکثر ۴۸۰ گیگابیت بر ثانیه عمل کرده و مانند یک سوئیچ واحد با پیکربندی و مدیریت مشترک قابل کنترل هستند.

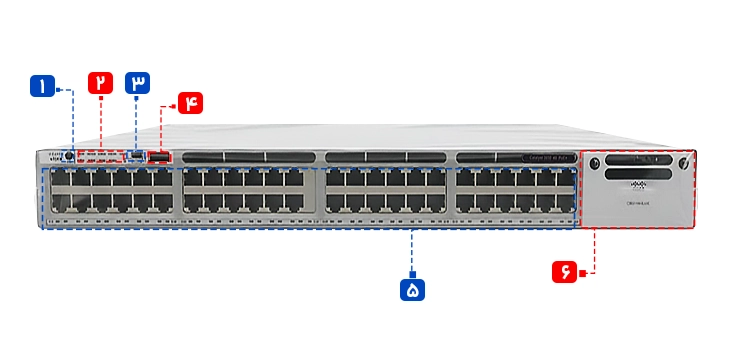

در این بخش نگاهی دقیق به اجزای مختلف سوییچ ۴۸ پورتی سیسکو خواهیم داشت. ضمن بررسی بخش‌های ظاهری با تصاویر، مشخصات فنی و فناوری‌های به‌کاررفته در این سوییچ را نیز مرور می‌کنیم.

1 دکمه MODE برای جابه‌جایی بین حالت‌های مختلف LED مانند وضعیت پورت‌ها و سرعت استفاده می‌شود. همچنین در برخی مواقع برای ورود به فرآیند بازیابی رمز عبور (Password Recovery) کاربرد دارد.

2 مجموعهٔ LEDهایی که وضعیت‌های مختلف سوییچ و پورت‌ها را نشان می‌دهند:

• SYST: وضعیت کلی و روشن بودن سوئیچ را نشان می‌دهد
• STAT: وضعیت پورت‌های شبکه را مشخص می‌کند.
• DUPLEX: این LED نشان می‌دهد که پورت در حالت Full Duplex  یا Half  Duplex  در حال کار است.
• SPEED: سرعت پورت (10/100/1000 یا بالاتر) را نشان می‌دهد.
• POE: نمایش وضعیت PoE .
• STACK: زمانی روشن است که چند سوئیچ به‌صورت Stack متصل شده باشند.
• ACTV: نشان‌دهنده سوئیچ فعال در مجموعه Stack است.
• XPS / S_PWR: وضعیت منبع برق پشتیبان یا اضافی را نشان می‌دهد.



3 پورت USB مینی:  پورت کنسول برای اتصال کابل کنسول و دسترسی به رابط خط فرمان (برای پیکربندی و مدیریت).

4  پورت USB: محل ذخیره‌سازی

5  ۴۸ × پورت اترنت ۱۰/۱۰۰/۱۰۰۰

6  اسلات ماژول آپلینک SFP شبکه

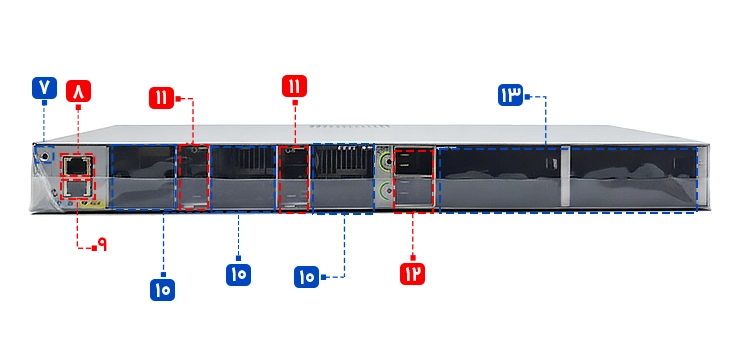

7 کانکتور ارت (Ground connector): برای اتصال بدنهٔ سوئیچ به زمین استفاده می‌شود. حتماً جهت ایمنی و جلوگیری از اختلالات الکترونیکی، دستگاه را به زمین متصل کنید.

8 پورت کنسول (CONSOLE — پورت RJ-45)

9 پورت مدیریت (MGMT port)

10 ماژول‌های فن (Fan modules)

11 کانکتورهای استک  :(StackWise port connectors)

برای اتصال چند سوئیچ به‌صورت یک مجموعه (Stack) استفاده می‌شوند تا مدیریت و انتقال ترافیک ساده‌تر و یکپارچه شود. باعث  سالم بودن فن‌ها و جریان هوا برای پایداری و طول عمر سوئیچ حیاتی است.

12 کانکتورهای پاور (StackPower connectors):

این کانکتورها برای به‌اشتراک‌گذاری منبع تغذیه بین سوئیچ‌های Stack به‌کار می‌روند؛ در نتیجه اگر یکی از منابع برق دچار مشکل شود، سایرین می‌توانند برق مورد نیاز را تأمین کنند.

13 ماژول‌های منبع تغذیه (Power supply modules):

واحدهای تأمین برق اصلی سوئیچ‌اند. در مدل‌هایی با ماژول پشتیبان، داشتن کابل‌های برق متصل و سالم مهم است تا در صورت خرابی یکی از پاورها، دستگاه همچنان به‌کار ادامه دهد.

عملکرد و کارایی شبکه

قلب سیسکو WS-C3850 از تراشه‌ی اختصاصی UADP ASIC  تشکیل شده که باعث می‌شود پردازش بسته‌ها با سرعت بالاتر و بدون افت عملکرد انجام شود. پشتیبانی از قابلیت‌هایی مانند:

  QoS (Quality of Service)، Multicast Routing و Security Policies در سطح سخت‌افزاری، موجب افزایش بهره‌وری و کارایی شبکه می‌شود.

سیستم‌عامل IOS-XE امکانات مدیریتی کامل، امنیت شبکه و مسیریابی لایه ۳ را فراهم کرده و تجربه‌ای حرفه‌ای در کنترل ترافیک ارائه می‌دهد. در تست‌های عملی نیز این مدل در انتقال داده‌ها با حداکثر سرعت پورت (Line-rate) عمل کرده و حتی در فشار کاری بالا دچار افت سرعت یا از دست رفتن بسته‌ها نمی‌شود.

در صورت استفاده‌ی کامل از قابلیت PoE، توجه به سیستم تهویه مناسب در رک بسیار ضروری است. توان بالای مصرفی در این حالت ممکن است باعث افزایش دمای دستگاه شود؛ بنابراین طراحی صحیح جریان هوا و تهویه‌ی مناسب می‌تواند از افزایش حرارت و کاهش عمر تجهیزات جلوگیری کند.

مدیریت و نرم‌افزار

مدیریت این سوئیچ به دو روش انجام می‌شود:

1. از طریق CLI سیسکو برای متخصصان شبکه
2. از طریق ابزارهای مدیریتی مانند SNMP، NetFlow ،Cisco Prime Infrastructure و DNA Center برای مانیتورینگ و اتوماسیون

نسخه‌های نرم‌افزاری مانند IP-Base و IP-Services نیز قابلیت‌های پیشرفته‌تر امنیتی و مسیریابی را فعال می‌کنند.

با قابلیت Unified Wired + Wireless این سوئیچ‌ها می‌توانید بخشی از شبکه یکپارچه سیمی و بی‌سیم خود را تشکیل دهید و کنترل سطحی اکسس‌پوینت‌های وایرلس را مدیریت کنید.

این مدل از Cisco DNA Center Cloud پشتیبانی محدودی دارد و برخی قابلیت‌های SD-Access در آن غیرفعال هستند.

مزایای سوییچ WS-C3850-48F-E سیسکو

• عملکرد سخت‌افزاری قدرتمند و پایدار
• پشتیبانی از StackWise-480  برای مدیریت ساده‌تر چند سوئیچ
• قابلیت ترکیب شبکه‌های سیمی و بی‌سیم  (Unified Access)
• سازگاری با اکوسیستم گسترده تجهیزات و ماژول‌های سیسکو

نقاط ضعف سوییچ سیسکو سری WS-C3850

• وضعیت End-of-Life و کاهش پشتیبانی رسمی در آینده
• مصرف انرژی بالا در حالت  Full PoE
• عدم پشتیبانی از تمام قابلیت‌های جدید  DNA
• هزینه نگهداری و جایگزینی نسبتاً زیاد در بلندمدت

کاربردها و توصیه خرید سوییچ

این سوئیچ برای سازمان‌های متوسط تا بزرگ طراحی شده است،اما برای پروژه‌های کوتاه‌مدت یا با بودجه‌ی محدود، خرید نسخه‌ی Refurbished یا دست‌دوم منطقی است؛ فقط پیش از خرید، سلامت پاور، فن و پورت‌ها را بررسی کنید یا از مشاوران ما کمک بگیرید.

اما اگر به‌دنبال راهکاری بلندمدت هستید، پیشنهاد می‌شود از سری‌های جدیدتر مانند Cisco Catalyst 9300 یا Catalyst 9500 استفاده کنید. این مدل‌ها از نظر کارایی، سرعت، امنیت و قابلیت‌های مدیریتی نسبت به نسل‌های قبل برتری قابل‌توجهی دارند و انتخابی مطمئن‌تر برای پروژه‌های سازمانی محسوب می‌شوند.

در شبکه‌های فعلی نیز توصیه می‌شود:

• Firmware را به آخرین نسخه پایدار به‌روزرسانی کنید.
• توان PoE و پاور مناسب را بررسی کنید.
• پیکربندی استک برای افزونگی (Redundancy) انجام دهید.
• برای مهاجرت تدریجی به نسل جدید برنامه‌ریزی داشته باشید.

جمع‌بندی نهایی

سوئیچ 48 پورتی سیسکو سری WS-C3850-48F-E با ترکیب توان پردازشی بالا، قابلیت +PoE و پایداری برند سیسکو، همچنان یکی از گزینه‌های مطمئن برای شبکه‌های سازمانی است. با این حال، اگر به‌دنبال آینده‌نگری و پشتیبانی نرم‌افزاری طولانی‌مدت هستید، سری‌های جدیدتر Catalyst 9300  گزینه‌  بروزتر و به‌صرفه‌تر هستند.

برای آشنایی بیشتر با نسل‌های جدیدتر سوئیچ‌های سیسکو، پیشنهاد می‌کنیم مقاله‌ی بررسی Cisco Catalyst 9300 را مطالعه کنید.
