اگر می خواهید با مبلغی مناسب، سیستمی مناسب اسمبل کنید که بتواند مدت زیادی کار کند و با مشکل سخت افزاری خاصی روبرو نشوید، اولین قطعه ای که باید بخرید، یک مادربرد مناسب و مطمئن است که ایسوس در ساخت چنین مادربرد هایی تبحر زیادی دارد. مادربرد های ایسوس همواره یکی از پایدار ترین و باثبات ترین محصولات بازار هستند که برای خلق هر نوع رایانه ای، از سیستم های حرفه ای و گیمینگ گرفته تا دسکتاپ های معمولی و رومیزی، مناسب هستند. یکی از محصولات اقتصادی این شرکت تایوانی مادربرد ASUS B150M-C نام دارد که در این مقاله قصد داریم به طور کامل آن را بررسی کنیم.
ASUS B150M-C یک مادربرد نسل اولی برای پردازنده های نسل ششم (Skylake) و هفتم (Kabe Lake) اینتل است که با فرم فکتور Micro ATX توسعه یافته و مناسب چیپست های B150 با سوکت LGA 1151 است. ویژگی های متنوع و قابلیت های Asus B150M-C Motherboard، کارایی آن را برای خلق یک سیستم رومیزی متوسط افزایش داده است. در ادامه بعد از بررسی محتویات درون جعبه مادربرد، کانکتور های داخلی و خارجی آن را بررسی خواهیم کرد.

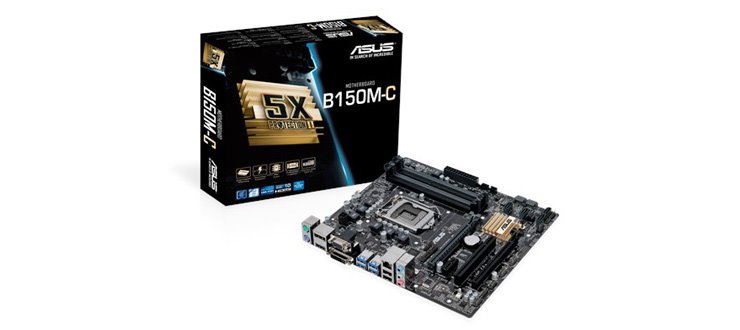

محتویات درون جعبه
مادربرد ایسوس B150M-C نسبت به مادربرد های جدیدتر ایسوس، امکانات کمتری دارد و این باعث کاهش قیمت آن شده است و آن را مناسب کاربرانی می کند که از رایانه رومیزی خود توقع زیادی ندارد.
مثل هر مادربرد دیگری، B150M-C هم ابزار و قطعاتی دارد که اسمبل سیستم و نصب اجزای مختلف به آن را ساده تر می کند. در ادامه نگاهی به ابزار و لوازم جانبی درون جعبه B150M-C خواهیم انداخت.
- دفترچه راهنما
- محافظ پنل خروجی
- 2 کابل SATA با سرعت 6Gb/s
- دی وی دی درایور ها و نرم افزار های لازم
طراحی و پورت های داخلی
مثل اکثر مادربرد های بازار و ایسوس، پنل قرار گیری چیپست در مادربرد بی 150 ام - سی هم در وسط قرار گرفته است. B150M-C از چیپست های B150 با سوکت LGA 1151 پشتیبانی می کند. کاربران می توانند پردازنده های نسل ششم و هفتم از سری های Core i7/Core i5 /Core i3 /Pentium / Celeron را در این مادربرد تعبیه کنند و از قابلیت Turbo Boost 2.0 هم بهره ببرند، قابلیتی که تاحدودی می تواند در بهبود عملکرد پردازنده تاثیر گذار باشد. (برای مشاهده لیست کامل CPU های ساپورت شده، می توانید به این لینک مراجعه کنید.)
سمت راست، چهار اسلات رم DIMM را مشاهده می کنید که می تواند از رم های DDR4 تا حداکثر فرکانس 2400 مگاهرتز پشتیبانی کند. مادربرد B150M-C ایسوس از قابلیت Extreme Memory Profile یا XMP هم پشتیبانی می کند. برای پردازنده های خاصی که با این قابلیت سازگار هستند، امکان بهره مندی از قابلیت Hyper DIMM نیز مهیاست.
مادربرد B150M-C ایسوس از پردازنده گرافیکی مجتمع اینتل، یعنی Intel HD Graphics نیز پشتیبانی می کند و حداکثر حافظه آن هم 1024 مگابایت است. امکان پشتیبانی از خروجی های VGA چند گانه مثل HDMI و DVI-D/RGB/DisplayPort هم وجود دارد. مادربرد B150M-C بدون نیاز به پردازنده گرافیکی مجزا از طریق کابل HDMI می تواند تصویر هایی با حداکثر رزولیشن 4096 در 2160 با سرعت 24Hz و 2560 در 1600 با سرعت 60Hz را پشتیبانی کند و از طریق کابل DVI-D هم تصاویر با رزولیشن 1920 در 1200 با سرعت 60Hz را نشان دهد. همچنین امکان پشتیبانی از تصاویر با رزولیشن 1920 در 1200 با سرعت 60Hz از طریق پورت RGB هم وجود دارد. پورت DisplayPort هم می تواند حداکثر رزولیشن 4096 در 2304 با سرعت 60Hz را نشان دهد. این مادربرد همچنین می توانند به طور همزمان 3 مانیتور را ساپورت کند.
اما اگر بخواهید کارت گرافیک مجزایی به سیستم خود متصل کنید، ایسوس برای اینکار چهار اسلات در اختیار شما قرار داده است. یک اسلات (PCIe 3.0/2.0 x16 (x16 mode، یک اسلات (PCIe 3.0/2.0 x16 (max at x4 mode، یک اسلات PCIe 3.0/2.0 x1 و یک اسلات PCI قدیم در مادربرد B150M-C تعبیه شده تا با تکنولوژی CrossFire بتوان چند GPU را به سیستم متصل کرد.
برای اتصال حافظه هارد درایو یا SSD، متاسفانه نمی توانید از سرعت اسلات های M.2 بهره ببرید چرا که ایسوس تنها به تعبیه 6 اسلات SATA با سرعت 6Gb/s اکتفا کرده است. بخش LAN در مادربرد B150M-C ایسوس هم بر عهده تراشه شبکه Realtek 8111F با یک کنترلر Gigabit LAN می باشد. تراشه کارت صدا هم Realtek ALC887 با یک کانال High Definition Audio CODEC می باشد.
پورت های USB چیپست B150 اینتل به این صورت است: 6 پورت USB 3.1 Gen 1 که چهار پورت آن در پنل پشتی و دو پورت دیگر برای پنل جلویی است + 6 پورت USB 2.0/1.1 که دو پورت آن در بخش پشتی و 4 تای آن برای بخش جلویی است.
به طور کلی تمام پورت های ورودی و خروجی درون مادربرد B150M-C ایسوس به قرار زیر است.
- 1 هدر MONO که بهتر است با اسپیکر تقویت شده استفاده شود.
- 1 کانکتور USB 3.1 Gen 1 که از دو پورت USB 3.1 Gen 1 پشتیبانی می کند.
- 2 کانکتور USB 2.0 که از چهار پورت USB 2.0 پشتیبانی می کند.
- 1 هدر LPT
- 2 کانکتور COM
- 6 کانکتور SATA با سرعت 6Gb/s
- 1 کانکتور فن CPU (1 x 4-pin)
- 2 کانکتور شاسی فن (2 x 4 -pin)
- 1 کانکتور پاور EATX 24 -pin
- 1 کانکتور برای پنل صدای جلویی (AAFP)
- 1 کانکتور اسپیکر داخلی
- 1 کانکتور برای شاسی Intrusion
- 1 کانکتور TPM از نوع 14-1 pin
پنل خروجی
وقتی به پنل پشتی ASUS B150M-C نگاه می کنیم، متوجه پورت های خروجی متنوعی می شویم که تقریباً همه نیاز های کاربر را رفع می کنند. از راست به چپ شاهد سه جک صدا هستیم که در کنار آن یک پورت LAN از نوع RJ45 و دو پورت USB 2.0 قرار گرفته است. بعد از آن شاهد قرار گیری چهار پورت USB 3.0 آبی رنگ هستیم که نیاز کاربر به این نوع پورت های پر سرعت را کاملاً مرتفع می سازند.
پورت های DVI-D، D-Sub، DisplayPort و HDMI هم برای اتصال مادربرد به نمایشگر ها و خروجی ویدیویی تعبیه شده است. در آخر شاهد قرارگیری یک پورت سبز PS/2 برای اتصال ماوس و یک پورت بنفش PS/2 برای اتصال کیبورد هستیم.
سایر ویژگی ها
یکی از ویژگی های مهم مادربرد ایسوس ASUS B150M-C که به عمر بالای آن می افزاید، قابلیت 5X Protection II است که در ادامه هر کدام را معرفی می کنیم.
- ASUS LANGuard: این قابلیت یک سیستم شبکه ای است که در واقع سیستم محافظتی در بخش مربوط به سخت‌افزار شبکه است که با استفاده از تکنولوژی جفت‌سازی سیگنال‌ها و خازن‌های ضد EMI نصب شده ارتباطی مطمئن‌تر را رقم می‌زند.
- ASUS Overvoltage Protection: نوعی طراحی خاص مدار با رگولاتور ولتاژ داخلی است که از چیپست، پورت های ارتباطی و اسلات های دیگر در برابر تغییر ناگهانی ولتاژ در اثر استفاده از پاور های نامناسب محافظت می کند.
- ASUS DRAM Overcurrent Protecion: فیوز های قابل تنظیم مجدد آنبردی که از آسیب های ناشی از جریان برق بیش از حد یا اتصال کوتاه پیشگیری می کنند. این قابلیت از پنل خروجی گرفته تا DRAM به کار رفته است تا هم از رایانه شما و هم دستگاه های متصل محافظت کند.
- محافظ پنل خروجی از جنس استیل ضد زنگ: این محافظ پنل خروجی لایه ای از کرومیوم اکساید دارد تا سه برابر بیشتر از پنل های دیگر در برابر زنگ زدگی مقاومت کند.
- ASUS ESD Guards: تخلیه بار الکترواستاتیکی یا ESD ناگهانی رخ می دهد و می تواند صدمات جبران ناپذیری به سیستم بزند. سیستم ESD Guard ایسوس با استاندارد های بالایی تست شده اند و می توانند تا +/- 10kV تخلیه هوایی و +/-6kV برای تخلیه تماسی را تحمل کنند. این شرکت نوعی سیستم محافظتی برای مدار طراحی کرده که از سیستم رایانه در برابر تخلیه بار های الکترواستاتیک دفاع می کند.
- AI Suite3 : ASUS AI Suite3 تجربه تازه ای از یک رابط کاربری جذاب برای کاربران است که از مانیتور های بزرگ نیز پشتیبانی می کند. این ویژگی تمام قابلیت های انحصاری ایسوس را در یک مجموعه، در دسترس قرار داده است و امکان نظارت بر اورکلاک، مصرف انرژی، سرعت فن ها، ولتاژ و موارد دیگر را فراهم می کند. این برنامه همه کاره، قابلیت های متنوع و آسانی را پیشنهاد می دهد بدون اینکه نیازی به جابجایی میان برنامه های مختلف داشته باشید.
- +Fan Xpert 2: این قابلیت هم برای تنظیم دمای قطعات مختلف مادربرد است که به صورت حرفه ای و با صدای کم و قدرت زیاد بخش های مختلفی مثل کارت گرافیک و پردازنده اصلی را خنک می کند.
جمع بندی
مادربرد ها همانطور که از نامشان پیداست، برد اصلی سیستم ها هستند و میزبان سایر قطعات رایانه هستند. خرید یک مادربرد مناسب و بادوام یکی از مهم ترین نکات در اسمبل یک سیستم قابل اعتماد و قوی است.
خرید مادربرد ایسوس B150M-C برای ایجاد یک سیستم متوسط برای کاربران عادی ای که نمی خواهند با رایانه خود برنامه ها یا بازی های سنگین را اجرا کنند، مناسب است. ویژگی های محافظتی و سیستم ها و قابلیت های متنوعی که ایسوس در این مادربرد قرار داده با قیمت مناسب ترکیب شده و B150M-C را به گزینه ای عالی برای کاربران معمولی تبدیل کرده است.
قیمت مادربرد ایسوس B150M-C با توجه به قیمت مادربردهای هم رده بسیار رقابتی در نظر گرفته شده است. این مادربرد برای چیپست های B150 اینتل و پردازنده های نسل ششم و هفتم با سوکت LGA 1151 توسعه یافته و می تواند تا 64 گیگابایت رم را ساپورت کند.
نقاط قوت
- اعمال سیستم های محافظتی متنوع برای دوام بالا و محافظت از قطعات مختلف
- پورت های داخلی و خارجی کافی
- قیمت مناسب
- قابلیت ساپورت 3 مانیتور به صورت همزمان
- فرم فاکتور micro-ATX
- سازگاری با ویندوز 10
نقاط ضعف
- نبود اسلات M.2
- تعداد کم کابل SATA درون جعبه
